Konfigurasi Routing OSPF Retirbute

Nama : Adwin B.B	Konfigurasi Routing OSPF Retirbute	Hari/Tanggal : Selasa/27 September 2016
Kelas : XII TKJ 2		SK/KD : -
No.Jobsheet : 3		Guru Bidang : Bang Maman

I.             Topologi

II.           Tujuan Konfigurasi

OSPF adalah protokol routing otomatis yang digunakan dalam jaringan LAN maupu WAN. Routing ini digunakan untuk topologi yang mempunyai banyak router.

III.         Alat dan Bahan

1.    PC/LAPTOP

2.    Virtualbox

3.    OS Mikrotik 6.33

4.    Windows XP

5.    Winbox

6.    GNS 3

7.    LAN / WAN

IV.          Langkah – langkah Konfigurasi

1.    Konfigurasi R4 :

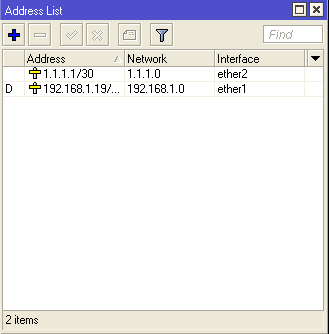

a.    Buat IP Address untuk ether 1 dengan DHCP-CLIENT seperti berikut :

b.    Setelah dapat IP DHCP-CLIENT kita buat IP address untuk ether 2 seperti berikut

c.    Konfigurasi DNS :

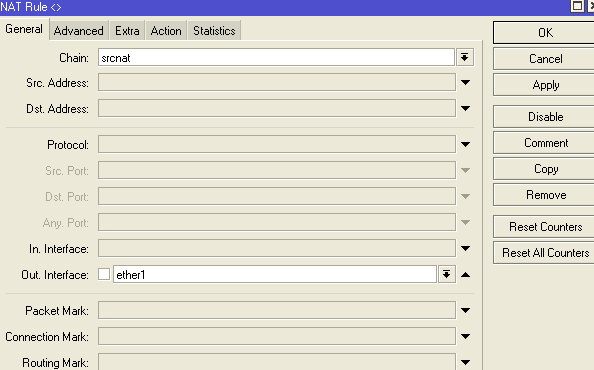

d.    Kemudian konfigurasi Firewall NAT :

2.    Konfigurasi R1 :

a.    Buat ip address nya :

b.    Konfigurasi DNS nya :

c.    Konfigurasi Firewall NAT :

d.    Konfigurasi Interfaces OSPF :

e.    Konfigurasi Instances OSPF

Nb :  yang diwarna kuning diganti menjadi seperti digambar

f.     Konfigurasi Network OSPF

g.    Konfigurasi IP Routes :

3.    Konfurasi R2

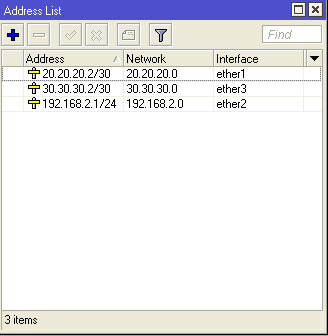

a.    Buat IP Addressnya :

b.    Konfigurasi DNS nya :

c.    Konfigurasi Firewall NAT :

d.    Konfigurasi Interfaces OSPF

e.    Konfigurasi Network OSPF

4.    Konfigurasi R3

a.    Buat IP Address nya :

b.    Konfigurasi DNS nya :

c.    Konfigurasi Firewall NAT :

d.    Konfigurasi Interfaces OSPF

e.    Konfigurasi Network OSPF

5.    Konfigurasi VPCS R2 & R3 :

a.    R2

b.    R3

V.            Hasil Konfigurasi

1.    Ping Dari PC1 ke PC2 dan 8.8.8.8

2.    Ping dari PC2 ke PC1 dan 8.8.8.8

VI.          Kesimpulan

Jadi jika siswa dapat mengkonfigurasi seperti diatas berarti siswa telah berhasil dan bisa mengkonfigurasi tetapi jika siswa tidak dapat mengkonfigurasi, siswa harus rajin-rajin berlatih
