DHCP Client, Internet Gateway, DHCP Server , & Web Proxy

Nama : Adwin B.B	Konfigurasi DHCP Client, Internet Gateway, DHCP Server , & Web Proxy	Hari / Tanggal : Selasa / 09-08-16
Kelas  : XII TKJ 2		SK/KD : -
No.Jobsheet : 1		Guru Bidang : Bang Maman

   I.        Topologi

II.        Tujuan Konfigurasi

Mikrotik sebagai internet gateway dengan menggunakan DHCP Client & Server dan Web Proxy serta memblock atau meredirect suatu situs tertentu .

III.        Alat Dan Bahan

1.    Laptop

2.    VirtualBox

3.    File iso Mikrotik-6.33

4.    File iso Windows XP

5.    File iso VBoxGuestAdditions_4.2.8

6.    Winbox

IV.        Langkah – Langkah Konfigurasi

a.    Konfiguarsi dhcp client

1). Masuk Winbox

2). Klik IP

3). Klik DHCP Client

4). Klik tanda +

5). Pilih ether1

6). Klik Apply Serta OK

b.    Konfigurasi internet gateway

1). Buat IP Address dalam Mikrotik dan ditujukan kepada ether 2
      dengan mengetik seperti ini :

2). Kemudian konfigurasi ip address diwindows xp seperti berikut :

3). Kemudian Masuk ke winbox

4). Setelah itu konfigurasi DHCP Client untuk ether 1 mikrotik nya

5). Lalu konfigurasi IP dns nya seperti berikut :

     Nb : yang diberi tanda kuning otomatis dari ip yang diberikan dari DHCP Client

6).  Setelah itu IP routes :

      Nb : ip routes otomatis dari IP yang diberikan DHCP Client

7). Dan Terakhir konfigurasi firewall nya seperti berikut :

8). selesai

c.    Konfigurasi dhcp-server

1). Masuk Winbox

2). Klik IP

3). Klik DHCP Server

4). Kemudian klik DHCP Setup

5). Kemudian pilih ether2

6). Setelah itu next terus hingga selesai

d.    Konfigurasi web-proxy

1). Masuk winbox

2). Klik IP

3). Klik Web Proxy

4). Kemudian atur seperti berikut :

      Nb : yang diberi warna kuning bebas diisi apa aja

5). Klik apply serta OK

6). Kemudian kita buat web proxy nya transparent konfigurasi nya seperti berikut :

      a). Klik Firewall

      b). Klik Nat
      c). Lalu atur seperti berikut :



      d). Lalu klik apply serta ok

      e). selesai

7).  Selesai

Jika ingin memblokir atau meredirect situs langkah – langkah nya seperti berikut :

       a). Klik IP

       b). Klik Web Proxy
       c). Klik access

       d). Klik tanda  +

       e). Kemudian diatur seperti ini :

      Nb : jika  hanya ingin memblokir situsnya saja yang saya beri tanda kuning

      Dihilangkan saja , dan jika ingin meredirect situsnya isi sesusai keinginan.

      f). Klik apply serta OK

  V.        Tes Konfigurasi :

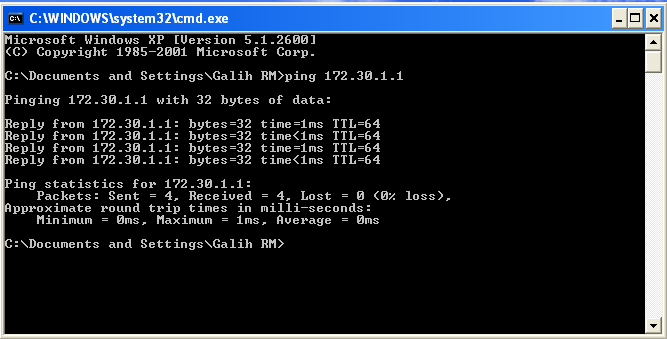

Ping ke ether 2 (172.30.1.1/24)

Ping ke ether 1 (DHCP Client)

Ping ke DNS (8.8.8.8)

Blocking Site detik.com

Redirect to bangmaman.web.id

  VI.            Kesimpulan

Jika kita berhasil dalam menjalankan semua perintah di atas, berarti kita telah berhasil dan bisa dalam menggunakan mikrotik dengan baik. Dan apabila gagal cobalah terus hingga berhasil .
